7年ほど愛用していたアナログアンプが壊れたのでFosi Audioのアンプを購入しました



壊れたアナログアンプ(下)　新しく買ったD級アンプ(上)

時代はD級ということで、アマゾン評価も☆4.1と高いので期待していたのだが

どうも音に伸びが無くて気になる





オシロスコープで見てみると、まさかのスイッチングノイズ垂れ流しだった・・・

　

これ無音時です

200kHzだし聴こえないから良いのか・・？





いやでも絶対悪さするし

さすがにアカンやろって事でちゃんとアナログのリニアアンプを作る事にした





仕様としては

・2.1ch

・出力100W以上

・単電源

・3入力ミキサ搭載 (PC、DJ、Bluetooth用)

・周波数可変のイコライザ2基

・カップリングコンデンサレス

・FET増幅





FETでのオーディオアンプは初の試みなのでどういう音になるか楽しみである



というわけで回路図

カップリングコンデンサレスにするため、出力はBTL接続にしている

アンプ3回路で12個のFETを使うので作るのがすごく面倒くさい

1個30円くらいなのでいいけど





組んだ様子



ケースもこんな感じで組みました

BTL出力のため、入力と出力のマイナス端子がケースでショートしないように注意です





ケースに組み込んだ様子がこちら



+24Vを入力すると、問題なく起動しました





サイン波を入力してみます



20Hz



200Hz



2kHz



20kHz



問題なく増幅できていました





ただし、20kHzを拡大するとちょっとギザギザした波形になってました

おそらくオペアンプに対してFETの動きが速すぎるので制御が追い付いていない模様



ベース抵抗を増やせば改善できそうですが面倒なのでこれでいいや







音出ししてみたところ、ミキサー、イコライザ、アンプ全て問題なく動いてました





FETは初めて使いましたが

しっかりリニアアンプ感のある音でした

やはり上から下までフラットなリニアアンプに限りますね





おわり















前項でソーラー発電システムを作成したのですが

冷蔵庫を動かすには少し電力量が足りないのでMPPTコントローラを作ることにしました



マイコンを使って作成してる方は他にもいるのですが

みんなと同じことをしても面白くないので

当ブログではフルアナログで行きます





回路図です



MPPTの仕組みとして、太陽パネルの最大電力点がどーのこーのという事ですが

最終的にやりたい事は



ソーラーパネルの最大電力点で電気を取り出す

→ DCDCコンバータで降圧して電流を盛る

→ たくさんの電子(Ah)をバッテリーに突っ込む



なので、電流フィードバックでいいと思います



そして太陽光発電の制御で厄介なのは

車ならばハンドルを右に切れば右に行きますが

太陽光発電の場合は、出力電圧※を上げても

出力電力が上がるのか下がるのか分かりません

(※正確には出力電圧はバッテリー電圧で固定されているのでパネル側の電圧が変わりますが)



(他所様のブログから著作拳してきました)



なので、Dutyを±1％ほど振って、出力電力が多い方にじわじわ寄っていくという回路にしました





まず、DCDCコンバータ用のインダクタンスを作りました

ロームのサイトからインダクタンスを求める式を引っ張ってきました

$$ L=\frac{(V_{in}-V_{out})V_{out}}{V_{in}f_{sw}rI_{out}}  $$

rはリップル率で0.2～0.5が良いそうです

Vin=16V、　Vout=13V、　r=0.3、　fsw=50kHz、Iout=15A として L=10.8uHとなりました



次に、トロイダルコアを選びました

大電流を扱うのでかなり容量の大きいコアが必要になりそうです

ヤフオクに43材の安いコアがあったのでこれにしました

コアの飽和磁束密度をBとすると、流せる最大電流Iはこうなります(たぶん)

$$B=\frac{φ}{m^2}=\frac{LI}{Nm^2}$$

$$∴I=\frac{BNm^2}{L}=\frac{Bm^2}{\sqrt{{LL_{AL}}}}$$

コアFT240-43のデータシートを見ると

B=0.35T、 m2=1.57cm2、 LAL=1240nHらしいので、I=15Aとなりました

カツカツなので2枚重ねにすることにしました



2枚重ねの場合のインダクタンスは　$L=2N^2L_{AL}$　なので、N=2で約10uHになりそうです



届きました



RLCメーターを持ってないので、テキトーなLC発振回路を作ってインダクタンスを測ってみます



USB電源式にしました



周波数をf、コンデンサの直列合成容量(この場合は0.05uF)とすると

$$L=\frac{1}{(2πf)^2C}$$

だそうです



計算上は2ターンで9.92uHなのですが

f=238kHzで L=8.94uHとちょっと少なめでした



3ターンにしたところ、L=18.2uHと過剰になってしまいました





2ターンにちっこいコアを追加したところ、L=10.3uHと丁度いいくらいになりました

インダクタンスはこれで行くことにしました





基板を作っていきます、まずDCDCコンバータ用の三角波発振器を作りました

D級アンプを作る項でも使ったコンパレータLM319です

1MHzでも余裕で動いてくれる信頼できる子です







オシロスコープで測ってみます



20kHz





200kHz

　

ボリュームを調整することで20-200kHzの三角波が出力できました

パルス波形も良い感じです

50kHzに設定しました









ゲートドライバー周りまで作りました



実際に波形を見てみます

LM319さん反応は早いのですが、出力に100pFほど容量があるのか

オープンになるまでの波形がちょっと遅いです

なので、ロジックで波形を整形しています

プルアップ抵抗を500Ωとかにすれば爆速になるらしいですが消費電力増えてしまうので嫌です





立ち上がり、立ち下がり時間は100n秒くらいのようです

高耐圧ロジックは遅いと言われてるので

ダメだったらベース接地増幅でいく予定でしたが大丈夫そうです





さて、肝心のゲート波形を見てみます

ロジック波形と重ねてみましたが、遜色ない様子

この波形ならかなりスイッチングロスは抑えられそうです





実際に太陽光システムに繋いで実験してみたいと思います

まだ制御回路は作ってないので手動でDutyを変えてます



早朝はDuty36％、昼はDuty90％が最大電力点でした

短絡時の電力と比較して、PWMからMPPTにすると1割程度増えるのかなという感じです

まぁでもPWMコントローラでは140Wを越えることは滅多に見なかったので2割程度増えてるような気もしますが

		AM 6:00	AM 11:00
開放時(Duty1％)	電圧	20.1V	22.5V
短絡時(Duty99％)	電圧	13.0V	14.1V
	電力	10.81W	149.8W
最大電力点	電圧	16.5V	16.2V
	電力	11.88W	154.9W
	Duty	36％	90%



だいたい開放電圧の80％の電圧が最大電力点だとよく言われますが

実際は天候やパネルの温まり具合、バッテリー側の電圧などによって70～85％あたりでブレるように感じました

やはりちゃんと電力を見ながら制御しないと最大電力では取り出せないようです







150W出力時の温度は51.7℃でした

熱は出さねぇってつもりで高速なゲートドライバを設計したので35x23x16mmの小さいヒートシンクにしましたが大丈夫みたいです





実際に電流流した場合の立ち上がりも100nsくらいでした

ちょっと過渡応答による発振が見えますが見なかったことにしました





なんとなく傾向は掴めたので、実際に制御してみます

回路はこんな感じです

Dutyを±1％振り、2つのサンプルホールド回路に電流値を貯めて比較しています

＋1％の方が電流が大きければ、ぐいぐい＋側に積分されてDutyが上がっていきます

逆なら下がっていくという感じです

10mV差とかの微小な電圧を比較することになるので、C817,C818はリーク電流とメモリ効果の少ないポリプロピレンコンデンサにしました

サンプルホールド回路にはだいたいこれを使うらしいです





実際に制御した様子です

太陽が出るほどDutyが上がるのが確認できました

どうやらこの日は17～18Vあたりに気持ちいいポイントがあるようです

制御時間は0.1秒くらいでしょうか、天候に合わせてなのか制御が不安定なのか知りませんが一生懸命Dutyを動かしてます



電源は太陽パネル側から取ってるので、夜になると動画の最後のように勝手に電源が落ちます

こういうところアナログはテキトーで良いので楽です





とりあえず問題なさそうなので、これでフルアナログMPPTコントローラは完成しました





インダクタ乗っけるスペースは用意したのですが



メンテナンスしづらそうなのでこれでいいや







最後に、細かいところをチェックしていきます

まず、理想ダイオードの順方向電圧を測ってみました

逆流防止にはショットキーダイオードを入れる例が多いようですが、

まぁ間違いなく5W～10Wくらいのえげつない熱が出るのでFETで組みました



136W出力時の順方向電圧は78.3mVでした

ショットキーダイオードだと600mV程度なので1/8くらいでしょうか



ヒートシンクが冷え冷えで勿体無いので、お隣りのDCDCコンバータさんから熱を頂きました





次に、システム全体の速度を計ってみました

Dutyを大げさに60％振って、電流フィードバックとして帰ってくるまでの時間を計測しました





信号が小さくて分かりづらいですが、5msくらいでしょうか

50Hzくらいまでいけそうですが、体感では5Hz以上にすると制御点がズレていく印象でした

電流が完全に安定して、サンプルホールド回路を完全にチャージするまで100msかかるのかもしれません

まぁ特に速くする必要もないので5Hzで十分だと思います







消費電力を測ってみました

1点接地しているところに0.1Ωの抵抗を繋いで電圧を測りました

5V系の消費電流は13mAでした



12V系の消費電流は3mAでした

トータルでの消費電力は、0.101Wとなりました

ゲートドライバは結構消費あると思ってたので1Wくらいは覚悟してたのですが、期待よりだいぶ少なく収まりました





ちなみにLEDの消費は22mAの0.264Wでした

こいつだけで制御回路の2.6倍食ってます

まぁボタン押してる時だけなんで良いですけど







DCDCコンバータで降圧時にどれくらい電流が盛られてるかを調べました

ショットキーダイオードのところに0.1Ωを接続し、両端の電圧を測定しました





10W出力時、0.271Aでした

ソーラーパネルからの電流が0.562Aなので、48％ほど盛られてるようです



50W出力時、0.459Aでした

ソーラーパネル電流3.70Aに対し、12％の盛りです



100W出力時、1.04Aでした

ソーラーパネル電流7.29Aに対し、14％の盛りでした



FETによってソーラーパネルの電流が絞られてるので、これイコールMPPTの効果という訳ではないですが、

とりあえずGNDからの電流供給は確認できました

出力が低い時のほうがMPPTとしての旨みが大きいようです







最後に、ゲートドライバのダーリントン接続について

これはかねてより気になってたことなのですが、

ダーリントン接続だとターンオフが遅くなり貫通電流が流れる、ゲートドライバに使うなら1kHzでも厳しいとか常々言われてる訳ですが

D級アンプのときに670kHzで問題なく動いていたので、それ本当か？と思うところであります



というわけで、0.1Ωの抵抗を繋いで電流を見てみました





800mAでゲートがチャージされてるのが確認できました

もし貫通電流が流れるならば、矢印のところにスパイクが現れるはずですが、10mA程度の微弱なものしか確認できませんでした





100kHzに上げてみました



200kHzに上げてみました

問題なさそうです

というわけで、2N3904/2N3906の組み合わせならば、

ダーリントン接続でも200kHzまでならゲートドライブいけるということが分かりました

個人的には、ロジック＋ダーリントンでめちゃめちゃ消費電力抑えられるので推していきたいところです



さすがレジェンド2SC1815の後継者







裏側がえらいスパゲッティ配線になってるので暇なときに基板起こして表面実装で組み直したいなぁと思います

たぶんやりませんけど



おわり





















戦争やら地震やらで世界がゴタゴタしてたり、元々興味もあったのでソーラー発電を始める事にしました

都会の日当たりほどほど(日照時間4時間くらい)のベランダでどれくらいの事ができるのか検証します





まず回路図



記号	名称	型式or仕様	メーカー	価格
A1-1	ソーラーパネル	80W	TwelSeavan	11999
A1-2	ソーラーパネル	80W	TwelSeavan	11999
A2	キューブボックス	CB35DR(BR)	不二貿易	1000
A3	キューブボックス	CB35DR(BR)	不二貿易	1000
FL301	ラインフィルタ	RSAN-2020	TDKラムダ	2362
J201	DCジャック	22196	4UCON TECHNOLOGY	50
J301	はめ込みコンセント	WCF1012B	Panasonic	88
U201	チャージコントローラ	RNG-CTRL-VOY20	RENOGY	5000
U202	鉛蓄電池	M31MF	ACDelco	13291
U301	インバータ	DPP15	EDECOA	22280
W1	DCケーブル	A1付属品		–
W2
W3	DC二股ケーブル	30cm	Gofort	1199
W4	バッテリーケーブル	50cm, 16SQ	PORAXY	969
W5
W201	オーディオケーブル	AWG16	Amazon	100円くらい
W202
W203
W204
W205	バッテリーケーブル	U301付属品		–
W206
W301	バッテリーケーブル	50cm, 16SQ	PORAXY	969
W302
W303	電源ケーブル	1m	セリア	110
W304
W305
W306	GNDケーブル	KV-1210H(G)	ELPA	50円くらい
W307
合計 73096円



80Wソーラーパネル2枚　→　PWM式チャージコントローラー　→　1320Wh鉛蓄電池　→　1500W正弦波インバーター　→　ラインフィルタ　という回路です



・ソーラーパネル

パネル2枚を並列接続します。並列接続時には逆流防止のダイオードを入れる例が多いようですが、そもそもソーラーパネル自体がダイオードなので要らなくね？と思って入れてません

結論から言うとちゃんと2枚分足し算されてたので問題なさそうです



・チャージコントローラー

安いPWM式にしました。高いMPPT式という要するにDCDCコンバータ式のやつだと2割ほど多く得られるようです

後で自作するつもりなんでとりあえず安いPWMで試してみます



・バッテリー

公称1320Whのやつですが、実際1000Wh取り出せるかはさておき太陽発電用途で7年使ってもピンピンしてるという報告があるバッテリーなので採用しました

めちゃめちゃ重いです25.5kgあります

10年後の処分のことを考えると思いやられます



・インバータ

綺麗な正弦波を出すと評判のインバータなので選びました。スイッチングノイズが心配なので出力にラインフィルタを入れています

おそらく無くても問題ないとは思うのですが、変な波形入れて家電を壊したくないので念のため







キューブボックスが2台余ってたのでこれで作ります



まず背面パネルをカットし



コネクタパネルを作りました

左がインバータボックス用、右がバッテリーボックス用です

12VラインにはM8ネジ、GNDにはM4ネジを使用しています

右下の6ピンコネクタはあとでデータ取って遊ぶ用なので気にしないでください





バッテリーボックスを作ります。チャージコントローラーを接続していきます

ケーブルはAmazon Basicのオーディオケーブルを使いました

AWG16なので最大20Aが流れたとしても大丈夫な太さです



熱収縮チューブはバーナーで炙るタイプの人です









バッテリーを乗っけて配線します

ケーブルはインバータに付属していたAWG6のケーブルです

最大100Aほど流れる可能性があるので少し心配ですが

(実際はバッテリーからは最大50Aしか取れなかったので大丈夫でした)





チャージコントローラーをバッテリーに繋ぐと

電源が付きました。現在12.7Vらしいです





鉛蓄電池なので、バッテリータイプをWETに設定しました(チャージ電圧14.7V)







次にインバータボックスを作ります

野外設置なので雨のリスクを考えてちょっと浮かせました







こんな感じで配線しました





バッテリーボックスとインバータボックスが完成しました







実際にベランダに設置していきます

GNDはエアコンの室外機から頂きました





ソーラーパネル2枚で8.0Aほどの出力を確認できました

チャージ電圧は14.7Vですが、バッテリーから出てくるのは12.7Vなので実質12.7×8.0=101.6Wといったところでしょうか







実際にバッテリーから取り出せる電力を確認してみます

ソーラーパネルを外し、IHヒーター、ワットメーターを接続し、100Wずつ上げていきます

鉛蓄電池の電圧が10.0Vを下回るとインバータが落ちるので、落ちたところがこのシステムの最大出力になります。

450Wより上げると落ちました

鉛蓄電池1個から取り出せる電力は450Wのようです

発電時はソーラーパネルからの100Wも加わるので、550Wまではいけるようです





以下、できたこと、できなかったこと一覧

	発電時	夜	ワットメーター表示値(最大)
テーブルライト	○	○	4W
スマホの充電	○	○	9W
タワー型DC扇風機	○	○	12W
AB級オーディオアンプ	○	○	20W
デスクトップPC(無負荷)	○	○	80W
冷蔵庫	○	○	81W
電気毛布	○	○	94W
ドライヤー(冷風)	○	○	108W
デスクトップPC(ｴﾝｺｰﾄﾞ中)	○	○	308W
洗濯機	○	○	430W
IHヒーター(400W)	○	○	456W
ドライヤー(弱)	○	×	493W
IHヒーター(500W)	○	×	492W
電子レンジ(200W)	○	×	520W
IHヒーター(600W)	×	×	605W
ドライヤー(強)	×	×	952W
電子レンジ(500W)	×	×	967W
電気ケトル	×	×	1200W
電子レンジ(1000W)	×	×	1410W
ノンフライヤー	×	×	1430W



以上より、7万円でできることは以下のスペックとなりました

・発電電力　100W

・バッテリー容量　1320Wh

・出力　450W



快晴の日の発電電流量(?)が29.2Ahだったので、1日の発電電力量は　307.8Wh　でした(4月中旬)

スマホの充電、洗濯機、IHヒーター、ノートパソコンくらいは問題なく使えるので、ベランダ発電でも最低限生きていけるという事が分かりました





雨の日の発電電流量は5.6Ahでした

雨でも晴れの日の2割程度は発電できるようです





インバータの待機電力を測ってみました

電流計が無いので、0.2Ωの抵抗を挟んで電圧を測ったところ132.3mVでした

待機電力だけで8.4Wほど食っているようです

付けっぱなしで運用したかったのですが、1日200Whも食われるのでちょっと無理そうです







—————————————————————————————————-







ここからは予算無視で作りたいものを作ります

とりあえずごはんが炊きたいので1200W出力を目指します

バッテリーボックスを2つに増やします

これで出力が何Wに増えるか調べます





バッテリー(2台目)が到着しました





バッテリーボックスを作り(画像略)

現行のシステムに並列接続するのですが、



そのまま繋ぐと電位差により大電流が流れ爆発する恐れがあるので

(ネット上でも電極が粉々に飛び散ったという報告あり)

ゆっくり電圧を合わせてから接続します





まずマイナス側だけを繋ぎ



プラス側を1Ωのセメント抵抗で繋ぎます

現在360mVの電位差のようです

360mA流れながら電圧を合わせてくれてます



なんか遅いので5パラ(0.2Ω)にしました



30分後、43mVまで下がりました



ためしにAWG28の細い線で短絡してみます

もし大電流が流れてもサクっと燃えて断線してくれると思います



大丈夫でした



大丈夫そうなのでプラス側もバッテリーケーブルで繋ぎましたが特にバチっと言うことなく接続できました

よって、40mVまで電圧を合わせれば安全に並列接続できるということが分かりました



バッテリー2個から取り出せる電力を測定しました

750Wでインバーターが落ちました

バッテリー1個のときは450Wだったので、当たり外れがあるのか分かりませんが単純に2倍にはなってくれないみたいです





では3台にしてみます

(ついでにソーラーパネルも1台増やしました)



はい



完成





バッテリー3台から取り出せる電力を測定しました

なんか普通に1430Wまで出てしまいました・・・



1台 450W

2台 750W

3台 1430W ←？？？？？



よく分からないですが、3台目のバッテリーが大当たりだったようです

バッテリー運にもよりますが、バッテリー3台並列でAC100Vの全ての家電が動かせるという事が分かりました

自然界から1400Wの電力を獲得するのは大変な事なんだなと思いました





実際にIH炊飯器でごはんを炊いてみたいと思います



バッチリ炊けました

食べてみた感想ですが、東京電力で炊くよりも奥行きのある味わいだなと感じました





——————————————————————————————————-



次に、リアルタイムの発電量や消費量を管理したいので室内用のモニターパネルを作ります

回路図

充電電流は3.75mΩのシャント抵抗で検出し、消費電流はクランプ電流計で測ります





最初は出力側も0.75mΩのシャント抵抗で計ろうとしたのですが

出力が1000Wしか出なくなってしまったのでやめました

たったの0.75mΩの抵抗すら許されないようです

(配線が長くなった影響のほうが大きいかもしれませんが)

大電流を測定することの難しさを学びました



まず、電流と電圧を検出するAnalog Monitor基板を作ります

V Moni : バッテリー電圧を1/6倍したやつ

Ic Moni : 充電電流0～36.7A　→　0.83～5.0Vに変換したやつ

Id Moni : 消費電流0～200A　→　2.5～4.5Vに変換したやつ



今は3端子のDCDCコンバータもあって便利な時代になりました

注意点ですが、データシートには入出力コンデンサは不要と書いてあるのですが

バッテリー駆動の場合はガッツリ入力コンデンサ入れてあげないとオペアンプを繋いだだけで5V→1.8Vととんでもない電圧降下が発生しました

どうやらバッテリー側がこのDCDCコンバータのスイッチング周波数570KHzに付いていけないようです



次にDigital Monitor

Analog Monitor基板から送られてくる信号を集計してLEDに表示させてるだけです

ノイズなのか、ADコンバータがそういうものなのか分かりませんが、けっこう値がブレるので100回の移動平均をかけてます





7セグの配線は毎回面倒臭いです





クランプ電流計が届きました

7600円もしました



インバータのローサイド側に付けました

AWG4のケーブルが2本入りました。もう1本くらいなら頑張れば入りそうです



動作チェックです

問題なさそうです

ワットメーターとの値と比べると、インバーターの効率は

500W時で90％、1000W時で80％程度のようです





最終的に裏側の配線はこんな感じになりました





壁にちょうどいい通気孔があったので





Digital Monitor基板、コンセント、シガーソケットを取り付けました







これで一通りソーラー発電システムが完成しました

スペックはこんな感じ

・発電電力　160W

・バッテリー容量　3960Wh

・出力　1430W

夏までに間に合ってよかったです







次は冷蔵庫を動かしたいので、フルアナログMPPTコントローラと低待機電力インバータを作ろうと思うのですが

長くなってしまったのでこのページはここで閉じます



おわり















ファクトチェックせず淡々とまとめてるだけなので参考程度に

引用元：ニュース速報+





2022年1月

1/19
ロシアのウクライナ侵攻 いつ起きてもおかしくない　米



1/20
ウクライナ侵攻なら「ドル取引不能に」　バイデン氏、ロシアに警告【産経新聞】



1/23
【米国】在ウクライナ大使館員家族に退避命令　米報道



2022年2月

2/3
【速報】 米国とEU、ウクライナ有事の際に天然ガスを日本・インドから供給できないか打診



2/4
【速報】 日本、ウクライナに滞在する日本人の出国を強く促す



2/5
米、日本に対ロ制裁の検討要求　ウクライナ巡り、対応留保



2/8

【軍事】プーチン大統領が警告 「ウクライナがＮＡＴＯに加盟した場合、ロシアとＮＡＴＯ間で戦争が起きる」



2/12

【緊急】　ロシアがウクライナ侵攻決定か　＝アメリカ一部報道
【世界戦の様相】露のウクライナ侵攻、空爆で開始か　48時間内に退避を＝米高官…
【緊迫】ウクライナ危険度、最高レベルに　外務省、日本人に「直ちに退避を」



2/14

【ウクライナ軍総司令官】「私達は敵を迎える用意がある。 花束ではなくスティンガー、ジャベリン、ＮＬＡＷでだ。 地獄へようこそ！」
【無反応】ウクライナ大統領、米大統領に数日中の首都キエフ訪問を要請…



2/15

ロシア「挑発されない限りウクライナに侵攻はしない。もしロシア市民が殺害されたなら我々が反撃しても誰も驚かないだろう」



2/16

【防衛省】ロシア艦艇24隻を確認　日本海・オホーツク海



2/17

【軍事】ロシア軍、7000人をウクライナ国境に増派



2/19

【米当局者】ロシアが数日中にウクライナを戦闘機、戦車、弾道ミサイルなどで攻撃する可能性があり、戦争を回避できる見込みは非常に薄い
【核兵器】ロシアが米欧に警告 「一線越えれば全面戦争」



2/20

【＼(^o^)／】ウクライナを支援しなければ、東アジアや台湾も脅威にさらされる＝英ジョンソン首相



2/21

【軍事】ロシア軍、ウクライナ国境に主要戦闘部隊の７５％集結、戦闘機と戦闘爆撃機計５００機、重爆撃機５０機を配備
【米メディア】ロシア軍にウクライナ侵攻命令が出た
【速報】ロシア軍南部軍管区、南部ロストフ州に越境したウクライナの工作員５人を殺害



2/22

【国際】ロシア、ウクライナ親露派地域を国家承認へ…プーチン氏が独仏へ通告
ウクライナ東部独立承認で対ロ制裁　米【ホワイトハウス】
ウクライナ東部にロシア軍派遣へ　プーチン氏指示、「平和維持」名目
【速報】　プーチン大統領、ウクライナへのロシア軍侵攻を命令 （ロイター）
【ロシア】ウクライナに 「平和維持軍」派遣へ・・・プーチン大統領 「ウクライナ東部は古代ロシアの領土だった」
ウクライナ大統領、西側の「明確な支援」要請
【アメリカ国連大使】「プーチン大統領は世界をロシア帝国が君臨していた時代に戻したいと考えている」
【速報】　ロシアによる侵攻　米政府「早ければ数時間以内」 大使館職員に出国命令　(テレ朝)
【速報】 ロシア軍の戦車と軍隊がウクライナ東部を走行し始める　動画・画像あり
英首相 「ロシアは1945年以降最大の戦争を計画」 (BBC)



2/23

【国際】ウクライナ、ロシアとの国交断絶を検討
【速報】 ウクライナ首都キエフのロシア大使館が国旗を降ろした…



2/24

【速報】ロシアが軍事侵攻を決定
ロシア、米制裁に強力な対抗措置
【ウクライナ】複数の政府ウェブサイトにＤＤｏＳ攻撃－機能停止
【ウクライナ情勢】ロシア国境からドネツク市に軍の車列が移動、識別可能な記章なし＝目撃者
親ロ派トップがプーチン氏に軍事支援要請
【特別重大報道】　プーチン大統領 テレビ演説で軍事作戦実施表明 　『ウクライナ東部住民保護』
【緊急】　【速報】 米ＣＮＮテレビは、ウクライナの首都キエフと北東部ハリコフで爆発音が聞こえ・たと報じた（ワシントン時事）
【いったい何が始まるんです？】 米大統領「プーチン氏は破滅的な戦争選択」
ロシア軍、ウクライナ南部上陸　全面侵攻に
【ロシア】プーチン「ロシアは最新兵器を持つ核保有国。ロシアへの直接攻撃は侵略者の壊滅と悲惨な結果につながる」
【速報】ロシア国防相「ウクライナ軍の防空システムを制圧した。空軍基地の軍事設備も破壊した」
【速報】ベラルーシにいるロシア軍も攻撃
【戦争】ウクライナ侵攻、７人死亡　ロイター報道
【速報】　米大使館移転先ポーランドと国境を接するリビウでもロシア軍の攻撃か
国際経済　半額セール　ロシア株価 -50%
【国際】中国、ウクライナ情勢で自制呼び掛け　ロシア軍の行動は「侵攻」ではないと主張
【速報】ロシア軍の攻撃で、ウクライナ軍の兵士40人以上が死亡　民間人の死者も複数人
【泣く】国連・安保理は“機能不全”露呈　グテーレス事務総長、涙浮かべ プーチン大統領に呼びかけ
【速報】 ウクライナ大統領、市民に抗戦呼び掛け　武器供与も （ロイター） 19:31
ウクライナに派兵せず NATO事務総長
【米英露の行動】核放棄ブダペスト覚書に裏切られたウクライナ…
【ウクライナ】クリミア半島からロシア地上部隊が侵入　交戦　民間人含め１００人死亡か



2/25

【速報】チェルノブイリにロシア軍が侵攻か
【速報】　ロシア軍、ウクライナの集合住宅を空爆　(BBC）2022/2/25
【速報】ロシア軍、チェルノブイリ原子力発電所を掌握
【速報】ウクライナの首都キエフ、数時間以内に陥落か　ウクライナの防空能力は事実上無力化
【国際】プーチン氏「他に選択肢なかった」、ウクライナ侵攻巡り
【USA】バイデン大統領「アメリカ軍はウクライナで戦うためにヨーロッパに行かない」と再び強調
ウクライナのゼレンスキー大統領が国民総動員令に署名、18～60歳の男性市民の出国を全面禁止に
【時間は戻せない】独ショルツ首相「NATOの決意を見くびるな」 ロシア非難…
ウクライナゼレンスキー大統領「私は首都にとどまる」
【速報】ロシア軍、ウクライナの首都キエフまであと３２キロ
【速報】ウクライナ、ロシア軍の首都侵攻を防ぐために橋を爆破した模様
【速報】ロシア大使「日本の制裁に対して重大な対抗措置を取る」【報復】
【速報】ウクライナ軍、ロシア軍機を撃ち落とす　キエフ上空
【玉砕】ロシア軍「不必要な犠牲は回避したい。武器を置いて投降せよ」ウクライナ兵士「ロシア軍艦、消え失せろ」→ウクライナ兵全員戦死
【火中の栗】中国総領事がツイート「強い人に喧嘩を売るな、仮に強い人が後ろで応援約束してくれても」日台牽制か…
【iPhone】バイデン米政権、ロシア産アルミへの制裁見合わせ
バイデン大統領「プーチンはソ連を再建したい」
【戦争】「露軍、キエフに戦車で侵入　交戦状態」現地メディア
狂気のウクライナ侵攻　プーチン大統領カフェイン異常摂取で人格変異か
キエフ地域で１万８０００丁の銃を予備役に支給、１８～６０歳男性の出国禁止
【速報】ロシア軍、ウクライナ侵攻初日で450人超死亡
ウクライナ大統領、中立化で協議の用意
「もう終わりだ…」首都キエフに無数のロシア軍ヘリ…
【速報】ロシア、ウクライナの首都キエフ近郊のホストメリ空港を空挺部隊で制圧。ウクライナ側の200人以上を殺害
プーチン氏、停戦交渉の用意　キエフ包囲で圧力
【日本政府】ロシアへの追加制裁「自分の首を締める制裁できない」「日本経済が死んでしまう！」



2/26

ロシア、停戦交渉団派遣の用意　ウクライナの中立化と非軍事化が条件
プーチン大統領、ウクライナ軍にクーデター呼びかけ
【速報】ウクライナ沖の黒海で貨物船が被弾し損傷　日本企業が運航している船の可能性
【ロシア】プーチン大統領、ウクライナ政権は「テロリスト集団」「麻薬中毒者の集まり」
【速報】　ロシアが声明発表 「スウェーデンとフィンランドがNATOに加盟しようとすれば、軍事対応」
【被弾】チェルノブイリ原発の廃棄物格納容器、ロシアの砲弾により損傷か─線量上昇
【ウクライナ大統領】自撮り動画公開
【速報】ロシア兵、燃料が尽き始める　略奪開始で現地調達へ
【前日乗込炎上系】キエフ滞在の慶応大生、地下駐車場に避難して涙「一睡もしてません」
タリバン「ロシアとウクライナは対話と平和的手段で危機を解決すべき」
「欧州に近づきたいと思ったのが罪だった」ウクライナ元大使が恨み節
【動画】ウクライナの女性、機関銃持つロシア兵に「何しに来たの」と詰問
ウクライナ ゼレンスキー大統領、米からの退避勧告に「キエフに留まる」と主張
【キエフ攻防戦】ウクライナ軍、キエフの勝利通りでロシア軍撃退
【無差別殺傷兵器】ロシア軍がクラスター弾使用か　人権団体「民間人に死傷者」
【速報】ロシア軍3500人死亡、200人捕虜　ウクライナ大統領府が発表
【速報】ロシア、「ＳＷＩＦＴ」から排除決定間近か　数日内に下される見通し
【大本営発表】ロシア「ロシア軍に死傷者はいない」
「ロシア人よ、地獄へようこそ」 ウクライナ市民のレジスタンスが始まった
欧州各国が相次ぎ武器供与　戦闘激化でウクライナ支援強化
北朝鮮、ウクライナ侵攻の責任は米国と非難
【悲報】ロシア、ウクライナが交渉を拒否して軍事衝突を長引かせていると非難
【ウクライナ危機】チェチェン軍の殺戮部隊「ハンター」とカディロフ首長の残忍な私兵部隊「カディロフツィ」がロシア軍の一部として進軍



2/27

【ロ恥ア】プーチン大統領がロシア連邦軍の参謀総長をパワハラ解任
ロシア軍の戦車を防ぐため…若きウクライナ軍兵士、無線で「さようなら」と告げ、橋の上で自爆　ロシア軍の進撃を食い止める
【国際】「火炎瓶　作り方」ウクライナで検索回数急増　国防省も「火炎瓶で敵を無力化してほしい」と呼びかけ
【国際】プーチン氏を褒め称えたトランプ氏に米大統領府「おぞましい豚」
【速報】ロシアの爆撃でギリシャ人6人死亡
ゼレンスキー大統領、安保理でのロシアの投票権剥奪、ロシアの行動をウクライナ人の大量虐殺と認定すること等を国連事務総長に伝える
米、中国にロシアの説得頼んでいた　侵攻3カ月前から、中国は反論
【ジャベリン】アメリカ、ウクライナに最大3.5億ドルの軍事支援 対戦車ミサイルなど
【ドイツ政府】ロシアを国際決済網から排除、米欧が追加制裁で急転合意(日経)
ドイツ、ウクライナに武器供与へ　慎重姿勢転換
ロシア兵5,000、戦場に行くことを拒否して暴動を起こす【obozrevatel🇺🇦】
【速報】ロシア、「ＳＷＩＦＴ」から排除へ　米国とＥＵが合意し共同声明
【速報】アノニマス、ロシア国営放送をハッキング　ウクライナの真実を報道　プロパガンダニュースサイトもダウン
次なる対露制裁は「第3次世界大戦を開始するか、国際法に背いた代価を支払わせることになる」＝バイデン大統領
【速報】　ベラルーシ、ロシア軍の核兵器を許可。　フランス大統領 「このままならベラルーシはロシアの属国となり、共犯者となる」
【速報】　フィンランド外相 「ロシアが核兵器を使用する可能性」　26日 22：29
ロシア軍、ウクライナ・キエフ近郊の放射性廃棄物貯蔵所を砲撃
【精神攻撃】ウクライナ軍、捕虜にした約200人のロシア兵を両親に電話させる
【ウクライナ侵略】「立てよ！国民！」ロシアの地方自治体の議員252名がプーチンに反旗を翻すよう声明文　プーチン失脚の予兆
【ハリコフ攻防戦】ハリコフで市街戦、ウクライナ当局
【速報】　ロシア軍、重火炎投射システムを投入か　動画あり　(CNN特派員)
ウクライナ、外国人部隊編成へ　国外から志願募集
コメディアンから戦時大統領に　ゼレンスキー氏高まる評価
【ウクライナ侵攻】ロシア軍、ウクライナ首都に肉薄　燃料気化爆弾の発射装置も目撃
ウクライナ副国防相　「ロシア兵4300人死亡」
日本もSWIFTからのロシア排除の取り組みに参加 岸田総理が表明
【MMT】ロシア中央銀行、無制限の資金供給へ　「金融システムは安定」
【速報】プーチン大統領「軍務遂行に感謝」ビデオメッセージ、鼓舞が狙いか
【速報】停戦交渉、ウクライナ代表団がベラルーシに向かう　ロシア側はすでにベラルーシ入り
【兵站】短期戦を見込んだロシア、補給切れのスペツナズがスーパーで略奪開始
【速報】キエフ市内に現在ロシア軍はいない　市長が発表
【速報】プーチン大統領、核戦力を念頭に抑止力を特別態勢に引き上げるよう命令



2/28

【速報】ベラルーシからミサイル発射か
【国際】ウクライナとロシアが前提条件なしでの交渉に同意 ウクライナとベラルーシの国境地帯で
【速報】 ウクライナ世論調査、ゼレンスキー大統領、支持率91%
ベラルーシ、憲法改正でロシアの核配備可能に
【指揮官の誤算】「ロシア兵への詰問」動画、ＳＮＳで拡散　士気の低さも示唆　─演習で帰る予定だった軍隊─
【支える中国】習近平氏、制裁巡り「ロシア支援」指示　より明確に連携へ
４．８キロにわたるロシア軍部隊、ウクライナ首都に続く道を移動
【国際】永世中立国スイス、ロシア資産凍結する公算大＝大統領
【崩壊ドミノ】「1人死んだらあとはみんな逃げた」ハリコフ住民がロシア軍撃退の様子を語る
アメリカ、400億円規模の軍事支援　対戦車兵器のジャベリン(FGM-148 Javelin)も
【朗報】ロシア報道官「ロシアにはまだ世界中に友人がいる、特に中国」
【速報】　ベラルーシ、数時間以内にウクライナに軍事侵攻を開始　（米政府当局者ほか）
【速報】アメリカ「岸田文雄首相と日本政府はプーチン氏のウクライナ攻撃を非難するリーダーだ！」声明を発表
「ロシア軍の首都キエフ占領工作は失敗」　ウクライナ軍が声明発表 28日
【位置把握】プーチン大統領、ウクライナのゼレンスキー大統領ら23人暗殺へ傭兵部隊400人をキエフに
国是破りウクライナに兵器供与　スウェーデン
【all-or-nothing】ロシア大幅利上げ、政策金利を20%に　通貨防衛
【ﾕｰﾛﾌｧｲﾀｰ】EUがウクライナに戦闘機を供給へ
【速報】停戦交渉始まる　ロシア・ウクライナ代表団　TBS
小池百合子、都庁をウクライナカラーにライトアップへ
【速報】 ウクライナ第２の都市ハリコフで集中的な砲撃で数十人の死者の模様
【ウクライナ】旧式のミグ戦闘機で出撃、ロシア機を６機撃墜　「キエフの幽霊」と呼ばれる凄腕のパイロットが話題に
【ウクライナ】ゼレンスキー大統領、軍事経験ある受刑者を釈放「自身の罪を戦闘の激しい前線で償うことができる」
【戦略＞戦術】戦略核部隊が戦闘態勢入りとロシア国防省が報告発表
【恐怖】プーチン氏の精神状態を疑問視 米議員ら「何かおかしい」
ゼレンスキー氏、ウクライナのEU「即時」加盟を要請
【停戦交渉】ウクライナ、南部クリミア半島などを含めたウクライナ全土からのロシア軍撤収を要求
【速報】ロシアとウクライナの停戦交渉会談終了
EU武器供与「前例ない決定」　ウクライナに580億円分



2022年3月

3/1
米、ロシア中銀のドル取引禁止を発表(2/28)【日経】
【速報】プーチン、ウクライナの「非武装化」「中立的地位」、クリミアにおけるロシアの主権承認が問題解決の条件と主張
プーチン、ロシア経済制裁への報復制裁を命令
【速報】FIFA、ロシアをワールドカップから無期限追放決定
【国際】米、在ロシア国民に退避勧告
【経済】ロシアのデフォルトの可能性極めて高い、2桁の経済縮小も＝ＩＩＦ
【ウクライナ】ゼレンスキー大統領、ＥＵ加盟を正式申請　文書に署名
【国際】ドイツ、石炭使用の延長を検討－ロシア産エネルギーへの依存低下図る
キエフ攻撃中のロシア軍、燃料不足などで停滞か 米国防総省報道官
在日ロシア大使館「100年も経たぬ間に二度もナチス政権を支持」と日本を批判
キエフ近郊のロシア軍車列、長さ６４キロ以上と判明　衛星画像
【速報】ロシア、ジュネーブ条約で禁止の「真空爆弾」使用
米報道官「核戦争に勝者いない」と警告
【速報】フィンランド、NATO加盟の可能性について議論開始　ロシア侵攻受け
ロシア、極東部隊を欧州付近に移動へ
【リーダー🇯🇵】ウクライナへの寄付約20億円　日本から、大使が説明
【速報】ベラルーシ軍がウクライナ領に侵入
【国際】「何もかも地獄」 ルーブル急落におびえるロシア人
ウクライナ「義勇兵」に日本人70人が志願　50人が元自衛官
【悲報】プーチン、イエスマンに周りを囲まれ、戦争が思い通りにいかないことと制裁への苛立ちで周囲に当たり散らす
【MMT】ロシア政府、1兆ルーブルを投じて制裁受けた企業の株式購入へ
【速報】　ロシア軍、ウクライナで2番目に大きい都市ハリコフを攻撃 「大量虐殺」 政府庁舎も吹き飛ぶ 動画あり



3/2

【イギリス】安保理常任理事国からのロシア解任、「選択肢」と英
ロシア国営通信やらかす　予め準備してた「勝利記事」の予定稿を誤送信　48時間でキエフ陥落させて勝利宣言するはずだったため
【日テレ】ベラルーシ軍、ウクライナ北部に入ったか　最新情報は…中継
キエフでテレビ塔空爆、5人死亡
【🇺🇦】ウクライナはベラルーシに先制攻撃を開始する可能性があります
【国際】ウクライナ外相、停戦実現へ中国に仲介要請
メキシコはロシアに経済制裁発動しない＝大統領
【ポーランド国境】検問所の兵士「女は行け、男は残れ」
【速報】マスターカード・ビザ・JCB、ロシア銀と取引停止
ロシア、ホロコースト追悼施設を攻撃　ロシア軍「精密攻撃」
【悲報】　アメリカの国防総省　「５日以内にウクライナの首都・キエフが陥落する可能性が高い」
【特集】「私たちみたいな青い瞳の金髪の人々が攻撃されるなんて」 ウクライナ報道に見える“人種差別”
【日経】中国指導部7人がウクライナ巡り激論　「ロシアは、満州国をつくったかつての日本と同じだ」
【速報】ロシア国籍と見られるヘリコプターが領空侵犯 根室沖
「なぜ私たちを狙うの」ハリコフで市民の被害拡大、路上に多数の遺体
【ｵｯｹｰｸﾞｰｸﾞﾙ】「戦争の止め方」教えて　砲声やまぬキエフで８歳が検索
【速報】　ホワイトハウス 「NATOとEUパートナーである英国、カナダ、オーストラリア、日本、前例のない連合となるだろう」（CNN）
ロシア軍、ウクライナ南部ヘルソンを制圧
【速報】岸田首相 ウクライナからの避難民 日本への受け入れを表明
【速報】ロシア・ラブロフ外相「第三次世界大戦は核兵器で破壊的なものになるだろう」
【速報】ロシア軍の攻撃で市民2000人以上が死亡　ウクライナ当局
駐日ロシア大使「我々が攻撃しているのは軍事施設だけ。市街地への攻撃はウクライナによる誤射」テレビで主張
【命の価値】ロシア兵士戦死支給は11,504円　もしウクライナに降伏すると500万と恩赦
【ウクライナ】鬼畜ロシア軍、産婦人科病院を砲撃 子供21人死亡



3/3

【国連特別総会】対ロシア非難決議案、141カ国賛成で採択　棄権35　反対は5（ロシア､ベラルーシ､シリア､北朝鮮､エリトリア）
在日ウクライナ大使館「ロシア産の商品を買うと直接戦争の融資になります。ウクライナ産の商品を買うと平和へのサポートになります」
【悲報】　　ウクライナ南部ヘルソン陥落！　 州知事、認める
中国　対ロ制裁に反発「ロシアと貿易進める」
ロシアの戦闘機4機がスウェーデン領空を侵犯
【TW.FB他】ロシアがメディアを遮断、ネットも制限
ドイツ　ウクライナに武器追加供与　ソ連製地対空ミサイル
【98%安】ロシア市場は崩壊状態、制裁で資金凍結－ロシア企業の預託証券98％安
【彼も人なり】ウクライナ住民からパンと紅茶…涙を流す投降ロシア兵士
【速報】ロシア軍が石油施設を攻撃
【情勢】 「勝てるようにやっているとは思えない」専門家も戸惑うウクライナ侵攻…プーチンは“狂気の独裁者”になったのか
岸田文雄、ウクライナ侵攻で「省エネ」を国民に呼びかけ「石油やガスの使用を少しでも減らす努力が大切
ウクライナが時間稼ぎとプーチン大統領



3/4

【露電話会談後】「最悪の状況が訪れる」と仏大統領
【速報】ロシア、反戦デモに参加して拘束された者を軍隊に徴兵する法案が議会に提出される
ウクライナ停戦交渉「人道回廊」設置で合意
プーチン大統領、ウクライナ侵攻「計画通り」
モルドバもEU加盟申請
【速報】ウクライナにある原子力発電所、ロシア軍の攻撃によって火災が発生
【速報】ウクライナ原発火災、爆発すればチェルノブイリ原発を大きく上回る被害に
キエフ北方のロシア軍 ぬかるみにはまって進軍に影響か
【速報】ウクライナの原発で放射能レベルの上昇を検知
【ウクライナ原発火災】ロシア軍の至近距離からの攻撃のため消火活動ができず
【朗報】　外国人義勇兵の第１陣の１万６０００人、ウクライナに到着　ゼレンスキー大統領が明かす
【IKEA】さよならイケア、別れを惜しむ客がモスクワなどの店舗に殺到
【速報】ロシア軍、ウクライナのザポロジエ原発を制圧
ロシア軍の将軍、演説中にウクライナのスナイパーに射殺される
【速報】ロシア軍、ウクライナのザポリージャ原発を制圧
【悲報】ロシア外務省報道官「日本が北方領土の主権を主張することは永久に忘れた方がいい」戦争中に異例の声明　【外交の安倍】
【ウクライナ侵攻】プーチン大統領「軍事作戦を完遂する」　ウクライナ警告「陥落すれば次はバルト三国」
【ロシア】プーチン「ウクライナ側が民間人を『人間の盾』に」市民の犠牲はウクライナに責任あり「我々はまさにネオナチと戦っている」
【悲報】プーチン、誇大妄想・被害妄想か、パーキンソン病との指摘も…米国「暴発する危険性」　一刻も早く精神科医の診察と治療を
【声明】プーチン大統領「私たちに悪意はない、制裁も科さないようすすめる」



3/5

プーチン大統領、ウクライナ都市空爆を否定 「プロパガンダ」主張
ウクライナ大統領、3回暗殺回避　ロシア情報機関に内通者か　英紙
【ウクライナ侵攻】3日食事なく「俺たちは捨て駒」と嘆き…補給を絶たれた前線のロシア兵の映像
【露兵】「ロシア兵が性的暴行」 ウクライナが非難、特別法廷の設置支持
ロシア軍　ミサイル発射500発以上　戦力の92％投入
NATO、飛行禁止区域設定を拒否　直接介入なら「欧州戦争」の恐れ
【ロシア】プーチン「緊張高めるな」近隣諸国に呼び掛け
【速報】ウクライナ北東で大規模な爆発か　AP報道
【アメリカ】国務長官「ロシアと事を構えるつもりない」　ウクライナ要求「飛行禁止空域を」拒否
【速報】ロシア国内、砂糖、塩、小麦などに販売制限の動き
【速報】　ロシア軍、ハリコフ国立文化大学の学生寮を攻撃　中国人学生4人、インド人学生1人、ほか8人の学生が死亡
【経済崩壊】ロシア国債、デフォルト懸念強まる　S&P、既にジャンク級だったロシアの格付けをさらに引き下げ「CCCマイナス」に
在日ロシア大使館　「日本も過去にナチス（ヒトラー）を支持したじゃないか」
【ロシアの誤算】ウクライナでロシア軍の進軍を止めたのは模型飛行機を思わせるようなドローンだった
【ロシア】プーチン大統領は暗殺恐れウラル山脈に雲隠れか…身柄拘束には「懸賞金１億円」
【軍事】 ロシア空軍に不可解行動 ウクライナの空で大損害を被るのも当然な「定石」軽視とは？
ロシア国防省、ウクライナ2都市で一時停戦を発表
ブリンケン米国務長官「ウクライナがロシアに勝てると確信」
【悲報】ロシア軍、一時停戦の合意を守らず停戦中の都市マウリポリに砲撃続ける
【国際】祖国防衛のため、6万人超が帰国　海外在住のウクライナ人



3/6

【朗報】ロシア当局、海賊版ソフトウェアの合法化を検討　マイクロソフト、IBM等の撤退に対抗
【速報】　プーチン大統領 「経済制裁はロシアへの宣戦布告のようなもの」
「東部の親露派保護には全面侵攻必要だった」　プーチン氏が主張
英シェル、ロシア原油の調達継続　利益は寄付へ (3/5)
VISAとマスター、ロシアでカード決済停止(3/5)
【露発表】人道回廊「一人も避難できず」　ロシア「ウクライナの妨害で」
プーチン「飛行禁止空域設定は参戦とみなす」
【国際】 物流まひ、ロシア痛撃 コンテナ海路の大半、欧州で遮断　世界経済にも影響
【指数】ロシアでの営業停止しないマクドナルドに非難
【ハフポスト】イギリス外相のメッセージ動画「プーチン大統領をウクライナで確実に敗北させる」
【ロシア大統領令】ルーブルでの対外債務返済を容認－デフォルト回避探る(3/5)
【反ロシア】ロシア、大使館保護をバルト3国に要求　外交官襲撃受け
【国際】 「ウクライナに友人いないが…傍観できない」ヨーロッパ各地から義勇兵続々1万6000人
【NHK】プーチン大統領「ウクライナが核兵器を取得しようとしている」　非軍事化が不可欠だと強調
【ウクライナ侵攻】ロシア軍はオデッサを砲撃しようとしている　 ゼレンスキー大統領
【国際】米・ポーランド、ウクライナへの戦闘機供与を検討
【速報】「ロシアの要求満たされた場合のみ停止」プーチン大統領妥協せず



3/7

【食品】ウクライナ情勢、日本の食卓に影　「カニの取り合い始まっている」
ロシアの銀行、中国銀聯のカード発行検討　
【市況】NY原油、一時1バレル＝130ドル超
【悲報】プーチン、KGB時代は「新聞の切り抜き」などを担当する平凡な裏方職員だった　タクシー運転手だった時期も
【キエフ北部】破壊の橋を渡ってる最中　避難市民8人発砲受け死亡
【急募】ロシアが200-300ドルでシリア兵募集6ヶ月更新、市街戦想定で
【悲報】ドイツ、ロシアからのエネルギー禁輸に後ろ向き　外相「開始から３週間で残り数日で電気なくなる。制裁破りしか道はない」
【悲報】サウジアラビア、4月のアジア向け原油販売価格を大幅に引き上げ
【ユニクロ】ファストリ柳井CEO、ロシア50店舗の営業継続
アメリカ主導の細菌兵器研究拠点がこの2月末にウクライナに完成　「このままでは国家存亡の危機になりかねない」プーチン侵攻を決断か
米欧当局者、ウクライナの亡命政権を検討
【速報】ロシア連邦政府、非友好国リストを公表
ウクライナ、ロシアとベラルーシへ向かう人道回廊を拒否
中国、ウクライナに人道支援へ



3/8

【速報】ロシアがウクライナの民間人のために用意した「人道回廊」に地雷が埋められていた　赤十字が確認
中国の王毅外相、「日本は火中の栗を拾うな」、日米の連携を牽制
ロシア産原油禁輸なら価格300ドル超えと警告　副首相
「ロシア軍、戦力の100%近く投入」米国防総省
【ロシア市民】「ロシアが恥ずかしい」…１万３千人が連行されてもロシアで反戦デモ
【軍事】ウクライナ、外国人部隊投入
【日米情報当局】「プーチン大統領は、戦術核兵器の使用まで検討している、正気ではない」
【現金】ロシア、Apple PayとGoogle Payの利用停止で地下鉄改札が大行列
【ロシア】ノルドストリーム１経由の欧州への天然ガス供給遮断も辞さず
【現金最弱】ルーブル急落　市民、「車」を買う
【国際】ウクライナ軍、南部各地で反撃　空港奪還　オデッサでロシア艦船を撃退
【愛国者】　ゼレンスキー大統領　「私はキエフにとどまる。どんな相手も恐れない。」　大統領府から演説
【速報】日本　ウクライナ避難民「8人」を受け入れ
【ウクライナ軍】ロシア第４１軍第１副司令官・ゲラシモフ少将を殺害
【ロシア】プーチン氏、31歳年下の愛人と子ども4人を「スイスに退避」疑惑
【速報】ゼレンスキー大統領　NATO加入を断念
ウクライナ侵攻は「完全な失敗」　英紙「ロシア内部文書」報道
【中国】ウクライナ問題、「欧州と協調」　習主席
【米政策研究機関・戦争研究所】ロシア軍が「９６時間以内にキエフ総攻撃」の可能性
【ロシア】ウクライナ・ゼレンスキー大統領の退陣と２０１４年にデモで失脚したヤヌコビッチ元大統領らの後継就任を要求
【ウクライナ】日本に対戦車砲、地対空ミサイルの提供を要請



3/9

【速報】　アメリカ　バイデン大統領 ロシア産原油の輸入禁止措置を発表
米CIA長官分析「プーチン氏、戦況に怒り」　今後数週間の行動予測(公聴会で)
【国際】 ロシア相次ぐ国際法違反　原発攻撃・気化爆弾・病院標的
【ﾌﾟ支持率70%↑】だがロシアから出国増加　国際列車は満席、国境は車列
【ウクライナ降伏せず】ゼレンスキー大統領が演説、ナチス・ドイツとの戦争を勝利に導いた英国の名宰相チャーチルの議会演説を想起
【軍事】ウクライナへの武器供与、空前の大規模作戦に
日清食品、ウクライナ避難民にインスタントラーメン１０万食無償提供 (3/9)
【軍事】ロシア、別ルートでキエフ包囲の進軍・・・総攻撃の準備か
【速報】輸入小麦価格、17.3%引き上げへ　
中国政府、ロシアに同調－ウクライナに「危険なバイオ研究所」施設「米国はどのウイルスが保存され研究が行われたか開示する必要がある」
日本政府「原油価格が上がって大変なことになる」 ロシア産原油の輸入禁止に否定的
チェルノブイリ原発で停電
【国際】チェルノブイリ原発で「ロシア軍が電力を切断」　電力会社が発表
【特別重大報道】　ｳｸﾗｲﾅ外相　「ﾁｪﾙﾉﾌﾞｲﾘ原発で電源喪失した。48時間は電力供給できるが、その後は冷却ｼｽﾃﾑがｽﾄｯﾌﾟする」
【侵攻】ロシア兵がロシア兵を…ウクライナ市民への銃撃を拒否した兵士に対し『同士討ち』多くの兵士は「今回の戦争を望んでない」



3/10

【速報】ロシア、北方領土を「特区」指定　日露関係、さらに悪化へ
【生物兵器戦】ウクライナの生物研究所がロシア軍に制圧を懸念＝米国務次官補「研究資料がロシア軍の手に渡らないよう努力する」
【国際】ロシア外務省「これらの声明は日本に害を及ぼす」　日本の北方領土めぐる声明発表受けコメント【わが国の“固有の領土”】
米、戦闘機提供を否定　ロシアと直接衝突懸念
ドイツ、戦闘機移送反対　首相「話し合いで解決を」
【ウクライナ情勢】ロシア軍が小児病院空爆、がれきの下に子ども
ロシアがウクライナで生物化学兵器を使う可能性　米報道官指摘
【ウクライナ外務省】ロシアで営業を続けている日本企業のボイコットを世界に呼びかけ・・ブリヂストンやヨコハマタイヤ、三菱グループも
【ウクライナ】ゼレンスキー大統領「われわれは決して降伏せず、決して敗北しない。どんな犠牲を払おうとも国のために戦い続ける」
【速報】ユニクロやっぱりロシアで全店舗の営業を一時停止
「ウクライナでコロナ実験」　ロシア主張
【国際】 最新鋭のロシア軍、なぜ制空権を奪えない？　元米軍パイロットが分析
【国際】 カナダの元凄腕スナイパーが深夜にウクライナ入り　「私が彼らを助けなければ」
【速報】ロシア・ラブロフ外相「そもそもロシアはウクライナを攻撃していない」と主張
ロシア大統領報道官「全く前例のない。我が国に対して始められた経済戦争で衝撃的な影響に見舞われ、今後の予測が非常に難しい」



3/11

【経済崩壊】ルーブル暴落のロシア、今世紀最大規模のインフレショックへ
2019年の米国政府高官のシミュレーションで、NATO-ロシア戦争では10億人が死亡すると推定
【国際】ロシア軍、首都包囲進める　24時間で5km前進　首都中心部まで15km（3/10）
ロシア外相、病院空爆を正当化「患者おらず」
【速報】ロシア国内で「非友好国」の特許と商標の使用を合法化　マクド等はロシアの事業者が無断で商標使って営業再開可能
【防衛省】ロシア海軍１０隻、津軽海峡通過＝ウクライナ侵攻と呼応か
【速報】チェルノブイリ原発　全通信が途絶　3.11
フェイスブック＆インスタグラム、ロシア兵への暴力呼び掛けを容認　プーチンとルカシェンコに対する殺害予告も許容
ホワイトハウス報道官サキ「ロシアが生物・化学兵器を使用しても、ウクライナへの米軍派遣を行うつもりは一切ない」
プーチン大統領「ウクライナ軍と戦うボランティアを募集」
【警告】プーチン氏「どんな困難があっても独立、自給自足そして主権の拡大につながるロシアは強大な国家になる。制裁国は跳ね返る」
【ロシア国防省】マリウポリの攻撃はウクライナの演出、一切していない　大衆を欺くためのもので専門家であればこんなものには騙されない
【ウクライナ問題】中国「NATOの東への拡大を推進し続けたのは、火に油を注ぎ緊張を誇張したのは一体誰か？」　中国非難の米国に問いかけ
【ロシア】プーチン大統領「ソ連は制裁下でも発展し、とんでもなく成功した」



3/12

【ウクライナ侵攻】アゾフ連隊がドローン攻撃、キエフ突入目前のロシア軍戦車隊を撃退
【ウクライナ侵攻】ロシア、ベラルーシ軍を紛争に巻き込もうと画策　ロシア軍機がウクライナ領空を通過後、ベラルーシのコパニを襲撃
ウクライナ外務省が「ロシア滞在の会社リスト」を公開して他国に不買を要請。日本からは2社
【軍事】バイデン大統領 「我々がウクライナでロシアと戦うことはない。第３次世界大戦は何としても避けなければならない」
【ウクライナ】ロシア最強特殊部隊スペツナズが米民間傭兵に全滅させられた
【ウクライナ軍】ロシア軍東部軍管区の指揮官・コレスニコフ少将を殺害、将官死亡は３人目・・・複数の西側当局者
YouTube 「ロシア国営メディアは誤情報を発信」全世界で閲覧不可に
ロシア人客、リゾートで立ち往生　帰国も支払いもできず―タイ
【悲報】ロシア、世界各国のリース旅客機500機を「借りパク」！ 　経済制裁受け返還拒否　推定価格1兆円超
制裁でＩＳＳ（国際宇宙ステーション）落下の恐れ　 ロシア国営宇宙開発企業が警告
ロシア「皆さんご存知のとおり、すべての対外債務をルーブルで返済する用意がある。我が国はデフォルトを起こす状況にはない」
ロシア軍、首都攻撃の態勢構築　西部に戦線拡大
【ロシア】プーチン政権、内部粛清開始か・・・連邦保安庁（FSB）の対外諜報部門のトップらが自宅軟禁に
【国際】ウクライナ首都、侵攻に備える　ロシアはシリア志願兵受け入れへ「志願兵が中東に1万6000人いる」
【軍事】ゼレンシキー大統領 「ウクライナはロシア軍に過去数十年で最大のダメージを与えた。 敵の大隊戦術群３１個が戦闘力を失った」



3/13

【米国】共和党上院議員たち「ウクライナにポーランドの戦闘機を送るべきだ」　バイデン氏に「圧力」
【ウクライナ情勢】ゼレンスキー大統領　ウクライナ兵“1300人戦死”　ロシア兵1万2000人死亡
ロシア経済、類いまれなスピードで悪化－侵攻からわずか２週間で
「民間人によるロシア兵の殺害」を合法化する法案がウクライナで可決
【ウクライナ侵攻】攻撃兵器供与なら「第３次大戦」　与党会合で警告―米大統領
【ロシア】全土に「Ｚ」マーク、バス停から道路標識、ベビーカーまで・・・ウクライナ侵攻で国威発揚
ロシア、ウクライナへの武器供与に警告　「車列は標的になる」
【速報】NATO加盟国の“軍事支援の拠点”をロシア軍が空爆　9人死亡
【速報】ロシア軍が2人目の市長拉致
【速報】停戦交渉数日中に開催か　賠償金求める方針
【速報】ニューヨークタイムズ特派員がロシアの砲撃で死亡　ウクライナ警察発表
【国際】ロシア側、ゼレンスキー氏退陣と親露派後継を要求…停戦協議進展なし
【国際】欧米による制裁、35兆円超の資産凍結　ロシア財務相
【速報】「諦めず戦う」ゼレンスキー大統領が新たな動画公開



3/14

【国際】ベラルーシの遺体安置所や病院はロシア兵の死体で混雑しています
ロシア人の隣国フィンランドへの出国相次ぐ
【ウクライナ】ロシア軍、黒海封鎖　ウクライナへの海路遮断
【国際】フランス人活動家がプーチンの娘の別荘に侵入し、錠を変えてウクライナ難民を招待
【国際】ロシアはウクライナでの軍隊の略奪を合法化し、「自給自足」に移行するよう指示 ウクライナ国防省発表
【国際】“ロシアが中国に軍事物資の支援求める” 米複数メディア 「ロシアが特定の兵器の不足に直面している」
【今までありがとう】　ロシア マクドナルド最終日に大勢の客　ユニクロも大混雑
【ウクライナ情勢】チェチェン独裁者、ウクライナ入り　ロシア軍に同行　降伏しなければ「おまえたちは終わりだ」
【速報】ロシア潜水艦など6隻を確認　北海道・宗谷岬付近で
【国際】ロシアの占領軍がマリウポリで2,500人以上の民間人を殺害 ウクライナ大統領府長官の顧問
ロシアで外国企業の製品（日本含む）がパクり放題に　特許の保護を撤廃する法令がロシアで可決される　撤退企業の営業も強制継続へ
【速報】ウクライナ陥落まで　欧州外交官「あと1週間」　キエフ市長「あと2週間」　迫るXデー



3/15

【速報】ロシア、外貨準備から中国人民元利用へ＝シルアノフ財務相
【世界殲】核衝突の可能性「現実のものに」、敵対行為やめよ─国連事務総長
【🇷🇺】ロシアで「プーチン離れ」か　38都市で反戦デモ、ルーブル暴落で隣国へ“出国”の動き
中国、ロシアに兵器供与の意向
ロシア軍の前進が停滞、長距離攻撃増　米国防総省「抵抗が大きい」
米中高官が7時間会談　中国がロシア支援なら米国は「対抗措置」示唆
国連事務総長「核戦争、いまや起こり得る」…この戦争には「敗者しかいない」
【国際】ウクライナ大統領府顧問、5月初旬までの戦争終結を予想
【国際】ロシアは中国に軍用食品キットの支援を要請
【国際】ウクライナ大統領、ロシア軍兵士に問いかけ　「なぜ死なねばならない？諸君らは生き延びたいはずだ」
【🇮🇳】インド、ロシア産原油の輸入検討　割引価格で
【国際】チェコ、ポーランド、スロベニアの首相が欧州連合の指導者の代表として火曜日にキエフを訪問
ゼレンスキー大統領　日本の国会で“ロシアに抗議の演説”打診



3/16

「戦闘機を送ってほしい」ゼレンスキー大統領がジョンソン首相らにさらなる支援訴え
「１日２兆円以上」の巨額戦費にロシア国民悲鳴　プーチン氏「戦略で負ける」と識者　ウクライナ侵攻「長期化」予想
【国際】ロシア、欧州評議会に脱退通告　人権条約も離脱へ
キエフ市長がローマ教皇に来訪求める
ロシア、ベラルーシへの穀物輸出を制限
ロシア、反撃開始　バイデンを入国禁止に
【制裁】日本政府、ロシアへの「最恵国待遇」停止へ　カニやウニ等の関税率も引き上げ　輸入が止まり、我が国の食卓に打撃へ
【英国防省】ロシア軍、ウクライナへ増派開始 国内の東部地区や太平洋艦隊などから部隊の派遣を始めた
「サーモン」が高騰　回転寿司では販売休止も
【国際】ロシア、士官候補生もウクライナへ派兵
【国際】中国「対露制裁が中国に影響及ぼすなら “報復”」…中国外相が「警告」
ゼレンスキー大統領が日本の国会でオンライン演説打診→日本政府「前例がない。スクリーンがない」技術的なハードルあり検討中
ロシア軍がマリウポリの“病院占拠” 患者ら400人が人質に
ロシアと中国、単一通貨の導入を検討
ゼレンスキー大統領、アメリカ連邦議会でロシア侵攻を日本の「真珠湾攻撃」に例え非難　対ロシア戦への支援を訴え



3/17

プーチン大統領「作戦は全て予定通り」
自民党幹部「ゼレンスキー氏の国会オンライン演説、やらざるを得ない」
英報道 停戦協議は15項目「ウクライナの軍事的中立」「NATO外の安全保障」「ロシア語の地位保証」など
【対ロ制裁】プーチン大統領「目的は一つ、ロシアの破壊だ。ナチスのユダヤ人に対するポグロム（集団的な破壊・虐殺行為）を想起させる」
【枢軸弄り】ゼレンスキー「ロシアがやってるのはドイツがしたレニングラード包囲戦と何が違うのか」
ウクライナでロシア軍の動きがほぼ停止＝英国防省
ウクライナ、日本に衛星データ要請
ゼレンスキー大統領、ドイツを批判　経済一辺倒「欧州に新たな壁」議会演説



3/18

【ウクライナ侵攻】ロシア軍、マリウポリの劇場空爆　住民１０００人超の避難場所―停戦交渉は一定の進展か
【ウクライナ情勢】「モラルに反した戦争した真の悪党」　バイデン氏がプーチン氏を非難
ロシア、ドルで国債利払い　デフォルト当面回避
ロシア軍、7000人死亡か　ウクライナ侵攻停滞　遠距離攻撃は続く
【🇷🇺】「プーチンはサイコパス」非難後、行方不明のロシア人モデルが遺体で発見
ロシア、FSB情報員がウクライナのSIM使い少将の死亡を報告→ウクライナ軍当局に傍受される
【政府】身元保証なしでウクライナ避難民の入国許可、コロナ陰性証明書も不要
ウクライナ、日本に仮設住宅期待 避難民集結の西部リビウ州
【国際】産油国サウジが欧米の要請に「塩対応」、元建て移行も示唆
【ロシア】ペスコフ報道官 「米国が１９４５年、広島と長崎に原爆を投下した結果、約２０万人が即死」
【英国防省】「停滞」のロシア軍、食料不足など兵站上の課題に直面
【軍事】ロシア軍 ウクライナ東部で大攻勢
【軍事】ロシア軍苦戦、将校の5分の1が死亡
【国際】「プーチンを木星に飛ばそう！」ウクライナ副首相が寄付呼びかけ 「みんなプーチンには死んでほしいと思っている。」
日本政府さん「ロシア産カニ・サケ等水産物の禁輸、やっぱ実施しません」【経済制裁】
【速報】ゼレンスキー大統領　23日に国会演説へ
【国際】ロシア軍、ミサイルをほぼ使い果たす 生産工場は24時間操業に 航空機は3分の1を失う
ウクライナ大統領にノーベル賞を　欧州議員ら、平和賞に推薦



3/19

【プーチン大統領】スタジアムで演説 「ウクライナによるジェノサイド（民族大量虐殺）から新ロシア派を守らなければならなかった」
【米国】ブリンケン国務長官「民間人攻撃は戦争犯罪」　ロシアを非難
【プーチン大統領】「ウクライナが戦争犯罪を行っている」
【軍事】オースティン米国防長官 「ロシアの多くの失敗を確認した。兵たんに苦労している」
【ロイター】「プーチンは戦争犯罪人」発言にロシア反発　原爆投下した国のトップに発言の権利なし
【ウクライナ侵攻】東部マリウポリで激しい市街戦か “消耗戦に移行”
【軍事】ロシア軍、超音速ミサイル「キンジャール」を使用　ウクライナの武器貯蔵施設を攻撃
ロシア軍、ウクライナ人の抵抗の規模と激しさに驚愕　英国防省
【ウクライナ侵攻】口にするのは雪を溶かした水　マリウポリ攻防戦、市民35万人が孤立



3/20

【ウクライナ】ウクライナが総動員体制、避難先に招集令状　国外脱出を図る男性の拘束相次ぐ
【🇷🇺】「プーチン失脚」は時間の問題か…ロシア国内「3つの支持基盤」が反逆する異常事態に
【歩の心】士気ではなくウクライナ善戦の理由　ｽﾃｨﾝｶﾞｰ、ｼﾞｬﾍﾞﾘﾝ、NLAW、NATO弾等で歩兵部隊が活躍
【速報】ロシア軍、ウクライナの女・子どもら数千人をロシア領に強制連行開始
【ウクライナ外務省】ロシア軍兵士1万4400人死亡
【国際】ロシア軍、ドネツクでの徴兵年齢を65歳に引き上げる
【国際】ロシア空挺部隊突撃コストロマ連隊、一人を遺して壊滅
【ウクライナ】ロシア軍将官の戦死相次ぐ　中将ら５人、狙い撃ちか
【米国防情報局（DIA）局長】「ウクライナ軍がロシア軍を撃退し続ければするほど、プーチン大統領は核兵器を使用する可能性が高い」
【プーチン大統領】「ウクライナの研究所で、コロナウイルスの実験が行われている。 生物兵器がロシアの脅威となっている」
【専門家解説】ウクライナをなぜ「ナチス」呼ばわり?　 プーチン大統領の”極端な”歴史観・・・背景に「独ソ戦」
【ジョン・ボルトン元大統領補佐官】「プーチンは、ロシアの核兵器をウクライナの戦域で使用することを真剣に考えている可能性がある」
ゼレンスキー氏　日本の国会演説で「安倍・プーチンの蜜月を批判」か
【ロシア軍】ウクライナにチェチェンの“残虐部隊”投入　プーチン氏に忠誠を誓う“カダロフツィ”
ゼレンスキー大統領暗殺へロシアが傭兵投入か
ゼレンスキー氏「プーチン氏との交渉の準備ができている」が、失敗した場合、「第三次世界大戦」を意味する可能性がある (CNN)3/20
【海外ツイート】「この3人の米国人は計1100万人の民間人を殺害しましたが、誰も彼らを『戦争犯罪者』と呼びません」→17.7万件いいね



3/21

【ロシア軍】マリウポリ市に降伏を要求　期限は２１日早朝
「我々はユダヤ人救った」　ゼレンスキー氏、イスラエルにアイアンドーム輸出要請
【国際】ロシア・ウクライナ停戦交渉「合意近い」 トルコ外相
【国際】ウクライナ副首相が日本に要望　「アジア諸国に制裁参加呼びかけて」
ウクライナ、東西で激戦　ロシア軍高官死亡―ゼレンスキー氏「テロだ」
【ウクライナ侵攻】商業施設にロシア軍が攻撃　首都キエフ中心部で爆発
【戦争】「市民も子どもも殺せ」ロシア軍の音声か…ウクライナが“通話傍受”
ロシア経済制裁「国内に影響しても続けるべきだ」67％　朝日調査
【国際】ベラルーシ軍がウクライナとの国境から撤退
【国際】ロシアにマックそっくり店舗　“閉店”受け「M」ロゴ傾け便乗 マクドナルドの店舗や設備をそのまま使う
【ウクライナ侵攻】マリウポリ、投降を拒否　ロシア最後通告にウクライナ―総攻撃の恐れも
【国際】ロシアの戦闘爆撃機がポーランド空域に侵入



3/22

ロシア軍、子ども2千人超を違法に移送か
ロシア、日本との平和条約交渉打ち切り
ロシアの極超音速ミサイル、「実用性はない」　米国防総省高官が分析
ロシア経済制裁「国内に影響しても続けるべきだ」67％　朝日調査
【ウクライナ･ゼレンスキー大統領】｢ロシアとの戦争終結案、国民投票で決定する必要｣
【抗議】平和条約の交渉停止、岸田首相「日露関係への転嫁は不当」「断じて受け入れることはできない」
ロシアが化学兵器使用検討　米大統領「明白な兆候」
ロシア紙、兵士１万人近くが死亡と報道も１日で削除
【ウクライナ侵攻】ロシア将官ら異例の５人戦死　スマホで連絡、筒抜け
【ウクライナ侵攻】ゼレンスキー大統領演説、２３日午後６時に議員会館で
【国際】バイデン氏、インドの対ロ姿勢に不満表明　「日本は極めて強い」
【事実陳列罪】ゼレンスキー大統領は忖度ゼロ！ 国会演説でアベ外交と日ロ経済協力を痛烈批判の可能性
【軍事】ウクライナ軍、首都西部マカリフの奪還を発表
【ロシア軍事作戦】マリウポリ制圧に集中、目標狭める「プランＢ」に変更か
ゼレンスキー大統領、ローマ教皇に調停要請
【国際】ロシア軍の徴兵に応じた場合、ローン、扶養手当、その他の債務の信用義務の免除 犯罪者には恩赦
ロシア・メドベージェフ前首相、北方領土巡る日本とロシアの協議は「常に単なる儀式」今では全ての意味を失った
【国際】ウクライナ軍がキエフ郊外の支配権を奪還



　急にパソコンをデコりたくなったので水冷化する事にしました。

今のスペックはCPU：i5-6500　グラボ：なし　という全く水冷化の必要のないローエンドPCなのですが、見た目をデコりたいがために水冷化します。

一般的には本格水冷をするときは最低でも10万円ほどかかるようなのですが、そんなに立派なものを作るつもりは無いので今回はアリババを駆使して出来る限り安く済ませたいと思います。



　怪しげな袋で届きました。中国からの荷物なので到着まで2～3週間かかりました。





中身



ファンの動作テスト。こんな感じでLEDチューブが光るみたいです。





まずリザーバーを組み立てました。黒い金具はPCケースに付いていたやつです。



プラスチックの部分がダサいので、自分で金属の止め具を作ることにしました。

その辺に転がってた0.5mm厚のアルミ板を短軸15mm、長軸15mm・152mm・15mmにカット。



ポンプとリザーバーを繋げるためのハードチューブをカット。

PCBカッターで切りました。実際作ってみると、見た目がしっくりこないなどで5mm単位で調整したくなるので、こういう工具は便利です。



繋げました。



次にポンプをPCケースに固定するための土台を用意しました。

東急ハンズで買ってきた60x60x60mmの木片。



どうせ見えないところなので油性マジックで塗りました。



PCケースに固定。10mmのスペーサーを入れるとちょうど良いポジションになりました。



実際に部品を配置してみました。



水枕はマザーボードのコンデンサと干渉していたので、PCBカッターで余計な部分をカットしときました。



実際に水路をつなげてクーラント液を注入。700mlくらい使いました。



水枕は仮止めにしといてリークテストをします。12VのDCアダプタでポンプを起動。



問題なかったので、水枕をマザーボードに取り付けて水路は完成しました。







水路に使用した部品一覧。

種類	番号	数量		価格
フィッティング	①	10	チューブ対ネジ	$1.31
	②	3	L字アダプタ	$1.67
	③	8	チューブ対チューブ	$2.56
	④	1	22mmアダプタ	$2.56
モジュール	⑤	2	リザーバー(50x160mm)	$10.4
	⑥	1	ポンプ	$19.31
	⑦	1	流水計	$6.96
	⑧	3	ファン	$4.16
	⑨	1	ラジエーター	$44
	⑩	1	水枕	2211円
ハードチューブ(OD14mm)	⑪	1	60mm	673円 1219円
	⑫		325mm
	⑬		57mm
	⑭		55mm
	⑮		55mm
	⑯		149mm
	⑰		163mm
	⑱		73mm
	⑲		65mm
	⑳		50mm
	21		94mm
	22		362mm
その他	23	1	密封するやつ(流水計の3個目の穴をとじるために使用)	$1.12
	24	2	排気バルブ	$1.28
	25	2	クーラント液(LPWCX500)	626円
	26	1	60x60x60mm木片	360円

計 $140.06 + 5715円

この時のドル円のレートが105円くらいだったので、トータルでおよそ20000円くらいだと思います。







これだけだと見た目が寂しいので、CPUの温度とかを表示する電光掲示板を作ることにしました。　　 　→ 　



裏側。スパゲッティー配線です。



回路図です。AVR厨なのでマイコンはAT90USB162を使用しました

自宅にPNPのトランジスタが大量に余ってたので、電流増幅はすべてPNPを使用しました

しかし、コレクタ接地回路を使ったせいで電圧降下が発生し、LEDの明るさの調整しろがほとんど無くなってしまいました

作った後に気づきました





プログラムです。PCから送られてきたCPU使用率[%]、CPU周波数[GHz]、CPU温度[℃]、メモリ使用率[GB]の数字をそのまま表示してるだけです

USB通信の細かい処理の部分は量が多いので省略しました。Atmel公式のサンプルそのままです

プログラミングは苦手なので詳しいことは何も分かりません



hid_tasc.c





USB経由で直接プログラムを書き込めるので楽です







次にUSBホスト(PC)側のプログラムを作りました

CPUの温度を取得するのに苦労しました

最初はWin32apiなんかで簡単に取れるものと思っていたのですが、特権命令を使ってCPUのレジスタに直接アクセスしないといけないらしいです

よく分からないので、有志の方が作ったWinring0というライブラリを使用させて頂きました

ソースコードは長いのでこちら(GitHub)に置いときます





USBデバイスを繋いで、プログラムを起動します。何やら怪しい処理が始まりました(ほとんどコピペで作っているので理解していない)





するとUSBデバイス側に数字が表示されました。



左上：CPU使用率[％]　右上：CPU周波数[GHz]

左下：CPU温度[℃]　左下：メモリ使用率[GB]

　　





全体図

この状態で1日ランニングさせてみましたが、LED基板は問題なく動いてました



まだ見た目に派手さが欠けるので、そのうちネオン管とか付けてカッコよくしようと思います。

疲れたのでおわり





　専用ICを使わないD級アンプって聞いたこと無いなと思ったので、無性に作りたくなった。
オーディオアンプの場合は1MHz近い周波数が要求されるので、スイッチング電源なんかと比べてずいぶん難易度が高そうだ。





　回路図
ほとんど情報が無いのでかなり自己流で設計している
動かない自信しかない

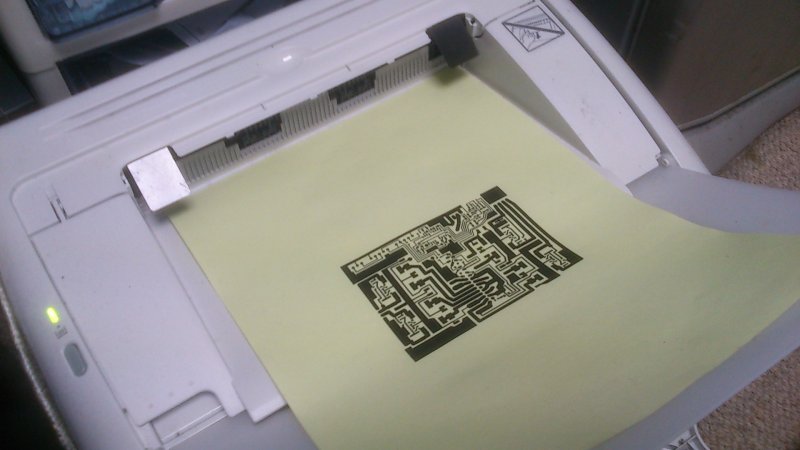

　まずはいつものように基板作成





　PWM用の三角波発振器を作る
三角波発振器には2種類あるが、振幅が自由に設定できる方をチョイスした。
動作もこっちの方が速いらしい

↓この部分↓

三角波出力

シュミットトリガ出力

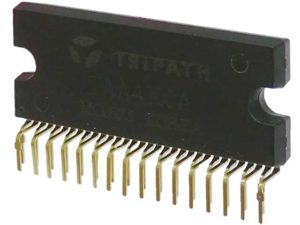

　周波数は、TAA4100Aとほぼ同じ、およそ670kHzにした。
シュミットトリガを入れたのは、LM6172の出力がとんでもなく汚いというのを知っていたからだ
実際にLM6172のパルス出力を測定してみるとご覧の様子

ちょっとオーディオ用には使いたくない波形だ





　次にアンプ部分を1チャンネルだけ組み立ててみた

↓この部分↓

　ゲートドライバは少し工夫した
ベース接地回路→コレクタ接地回路で、電圧と電流を個別に増幅している
周波数が高いので、エミッタ接地回路では増幅できないと踏んだからだ
シミュレーション上でも無理っぽい感じだった





　テスト
FETのゲート波形を測定してみる





　次にドレインに47Ωの負荷を繋いで波形を観測してみた(青：Pch　赤：Nch)　
デッドタイムの定数は適当に選んだが、割と良い感じになった
どうせフルブリッジ回路なので、デッドタイムはあまり気にしていない





　同時ONの心配は無さそうなので、
PchとNchのドレインを接続して、1kHzのサイン波を増幅してみた(赤：入力　青：出力)
100mVのサイン波が2Vに増幅されているのが確認できた

しかし入力波形は汚いのに、出力波形は綺麗という謎の現象が起きている
全く意味が分からないが、都合の悪いことは考えない事にした





　以前作ったD級アンプ　TAA4100Aと無負荷時の波形を比較してみる
左が今回のD級アンプの出力波形、右がTAA4100Aの波形である
一番気にしてた立ち上がり、立ち下がり時間は専用ICと遜色ない様子(むしろ若干速いか？)
頑張れば、専用ICと勝負できる音質を出せそうな気がしてきた



　というわけで、残り4チャンネルもちゃっちゃと作成していきたいと思う

(続きは執筆中)













　某掲示板で、とある雑誌を買うとDSPボードと31Band EQのソフトウェアが手に入るという情報をゲットした。
最初はアナログで10BandくらいのEQを作ろうと考えていたが、このDSPボードを使わせてもらう事にした。







　マルツパーツ館でゲットしてきた。MADSP-BF592

　DSPとA/D・D/Aコンバータ、USBインターフェースが載っているらしい。
USB通信により、PCからリアルタイムで操作ができる。
専用の書き込みソフトも付いていて、ただ使うだけなら自分のような初心者でも簡単にできた。



　ボードをUSBで繋ぎ、付属CDに入ってるソフトウェアを立ち上げて書き込みボタンを押すだけである。





　これも付属CDに付いているソフト。
バーを動かすと、かなり過激に音質が変化した。作曲ソフトに付いているようなEQより変化が荒い。

　しかしこのソフト、操作性が非常に悪い。
1個1個バーをクリックして動かすのがダルいし、バーの設定も保存できない







　という訳で、改造。

　付属CDのソースコードを眺める。どうやらC#で書かれているようだ。C/C++しか知らない私には宇宙語でしかない
しかも仮想ポートのシリアル通信ではなく、専用ライブラリを使ったHID通信をしているようで、かなり魔界である。
仕方ないので、C#の入門サイトを読みつつ頑張ってみた。







　で、作ったのがこれ。
セーブ・ロード機能を付けたのと、マウス押しっぱでグイーンと音質を変えられるようにした。
見た目も無駄にこだわった。



　現在わが家で活躍しているEQはこれ。

　31BandのEQである。4万円くらいで買ったと記憶している。サイズもでかいし重い。
そして今回作ったEQも31Band。1ボードで2980円ぽっちである。
時代の進歩はすごいなぁと思った





　今回はDSP側のプログラムは弄らなかったが、まだまだ処理能力には余力がありそうだ
時間があれば64Band EQや、フィルターなんかも乗っけてみようと思った。









　野外で使うためのオーディオ機器が急に欲しくなったので作製する事にした。
目標はスピーカー(2.1ch)、アンプ、イコライザ、ノートパソコン、PCDJがリュックサック1個に入る事。
地元に帰った時にでも、大自然の中で大音量の音楽をかけてやろうと企んでいる。





　まずアンプに使用する石だが、秋月電子に売っているTAA4100Aを選定した。

T級という初めて聞く増幅方式の石だが、データシートを見る限りだと、要するにほぼD級という事らしい。
まぎらわしいので、変な個性は出さないでほしい。
メーカーはトライパス社。TA2020で著名なメーカーなので音質には期待できそうである。
ネット上に作成例があまり無いところも冒険心をくすぐるところだ。

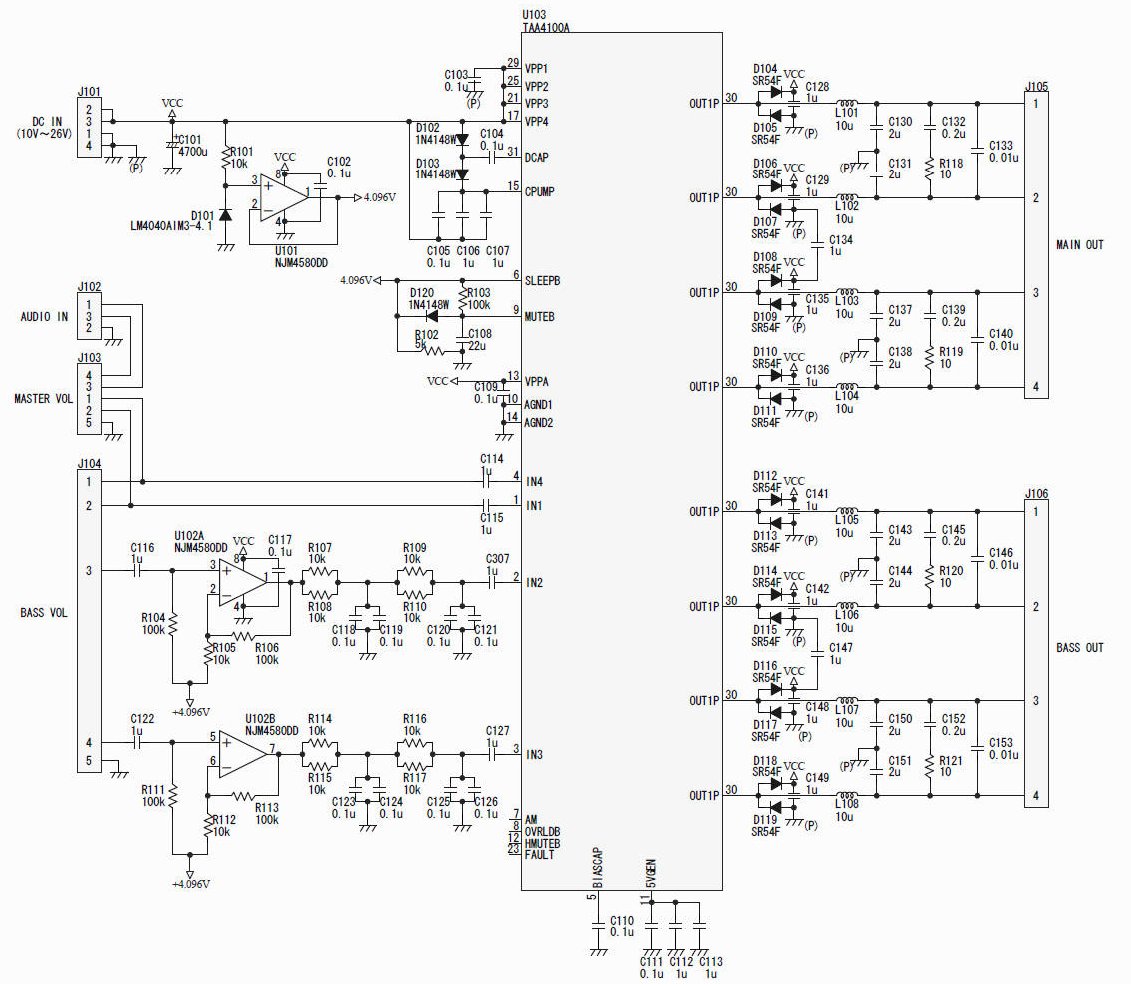

　回路設計。
今回の一番の目的は小型化なので、可能なかぎり表面実装品で行く事にした。
フィルムコンなどのこだわりの品を使うつもりはない。
回路はほぼデータシートのコピペだが、サブウーファー用の回路には入力段に100Hzの2次ローパスフィルタを入れた。
また、MUTEBにも2秒の時定数を入れた。最初はMUTEBを4Vに直結していたが、とんでもないポップ音が出てきたので対策した。
SLEEPBをHIにすることで5VGENとCPUMPがチャージされ、MUTEBをHIにすることでスイッチングが始まる。





　重要なのが放電ダイオードのそばに入れたコンデンサである(赤丸部分)
コレが無いとTAA4100Aが誤作動し、無音時でもスピーカーがボコン、ボコンと痙攣を始める。
最初はこれの原因が分からずにだいぶ苦労した。
データシートにもダイオードの近くにコンデンサを入れろ～とは書いてあったが、パスコンいっぱい入ってるし大丈夫やろという気持ちで全力スルーしていた。
データシートにはちゃんと従うべきである。
ついでにコンデンサを入れた事で、無音時のサーッという音がスーッというまでに改善した(あくまで主観)







　基板製作 最近流行りのトナー転写法である。 これのお陰で、だいぶ基板作りの敷居が下がった。
感光基板でやってた頃は、パターン転写の失敗率が高すぎて本当に鬱だった。金もかかるし
3回連続で感光に失敗したときは本気でノイローゼになりそうだった。
トナー転写の場合は、たとえ失敗したとしてもアルコールでパターンを消してまたやり直すことができる。
そもそも失敗した試しがないほど成功率が高い。

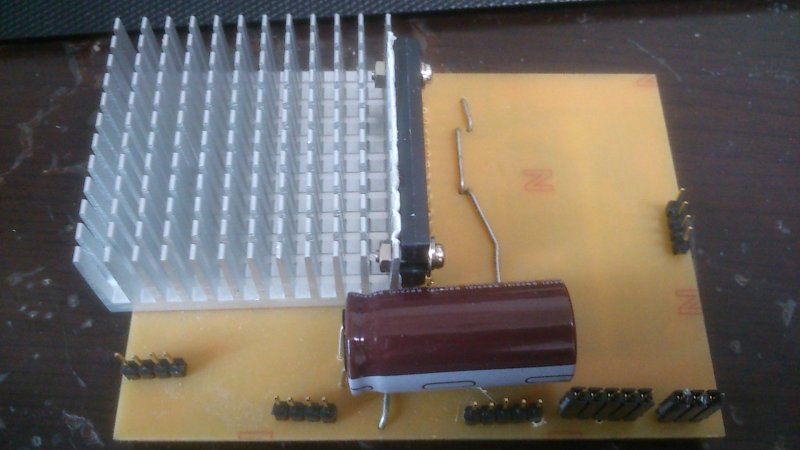

　実装
しました。可能な限りパターンは太くしたが、100W出せる気がしない。





　せっかくなのでスイッチング波形を観測してみる。
データシートには周波数は明記されていなかったが、周期1.5us、周波数約670kHzで発振しているようである。
D級アンプにしてはちょっと低めな設定か。
もしかしたら、TA2020のように自分勝手に周波数を変化させる仕組みなのかもしれないが。





　梱包
基板とほぼ同じサイズのケース(11cm×8cm×2.5cm)に無理やり詰め込んだ。
ケーブルが重ばって閉まらないので、最後のネジ止めはもう力ずくである





　しかし見た目が激しくダサい。特にヒートシンクの部分
ファンでも付けて隠してやろうかと検討中

　　　　　　　　　　　　(合成画像)



　適当なスピーカーで音出しをしてみた。
サブウーファー回路のゲインはメインの11倍にしているが、
サブウーファー1台だとボリュームの調整しろが足りないと感じた。
目いっぱい回して丁度良いくらいである。
50倍に変更する事にした。





　一応スペックとしては100W×4chだが、このボロマンションでは音出しができないので本当に出せるかは分からない。
配線に使っているケーブルもAWG22なので、実際に100W出すと焼け切れる可能性まである。
いずれ火災の心配のない場所ででも試してやろうと思う。





おわり。





<追記>

実家で100W出してきました。(メイン2ch、ウーファー1ch)

動画

平気で100W出ました。

ヒートシンクは無音時も爆音時も変わらず触ると熱いなぁって程度でした。(60℃程度だと思います)

さすがデジタルアンプ効率が良い。
